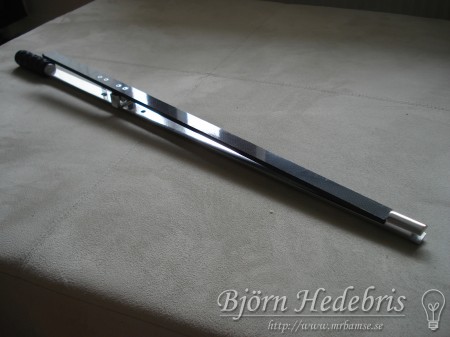

Detta är ett verktyg som jag byggde till projektortavlan för att kunna fälla ner tavlan utan att behöva klättra upp på en stol eller liknande varje gång. Det ska såklart kunna skötas direkt från golvet tycker jag.

Då krävs ett rejält verktyg som kan hålla upp tavlan samtidigt som den ska kunna lösgöra projektortavlan från låsanordningen i taket. Jag började med att ordna fram en 22mm aluminiumstång, en kolfiberstav och ett gummihandtag (vanligt cykelhandtag).

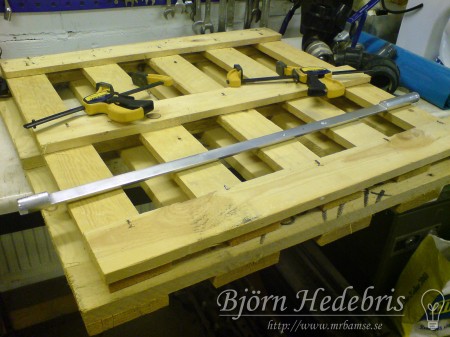

Aluminiumstång och kolfiberstav.

Aluminiumet fastspännt i fräsbordet.

På bilden ovan har jag fräst ner precis hälften av stången, alltså 11mm. Jag ville ha en flat yta så bred som möjligt. Alltså har jag en flat yta som är 22mm bred, kolfiberstaven skall vara monterad ovanför denna ytan. Kolfiberstaven är 21mm bred, 7mm tjock och 630mm lång.

Detta ska bli själva hållaren till kolfiberstaven.

Sådär, ett litet U blev det till sist. Filat till den lite också.

Monterad på stången.

Kolfiberstaven skall fungera som en vippa som skall trycka undan låsanordningen i taket. Delen på bilden ovan skall vara monterad mellan kolfiberstaven och ”U:et” vilka tillsammans utgör en vippfunktion.

Här borras det… 3,25 mm hål för att sedan kunna gänga M4 gängor. Jag borrar genom kolbiberstången och aluminiumblocket samtidigt för att hålen ska kunna passa exakt.

Hålen försänkta, sen får försänkta insex M4or göra jobbet.

Kolfiberstaven testmonterad… perfekt!

Fjädern monterad… denna skall återfjädra vippan i sin standardposition efter användning.

En liten försänkning i aluminiumet för fjädern.

Dags att vrida på hela fräshuvudet. Jag skall fräsa ut ett spår i toppen av aluminiumstången. Spåret gör det möjligt för mig att säkra stången i projektortavlans handtag så att en säker nedfällning kan göras.

Mätinstrumentet hjälper mig att mäta ut mitten på stången.

Då kör vi!

Sådär… 9mm nedfräst!

Dags att polera upp lite :chic:

Spegelblankt! Jag använder en vanlig excenterslip med en polerkudde och till sist, mirakelsmörjan… Autosol, helt underbart. Lite sånt på polerkudden så tar det inte långt tid innan stycket glänser spegelblankt!

Hålet är bara till för upphängning på väggen ;)

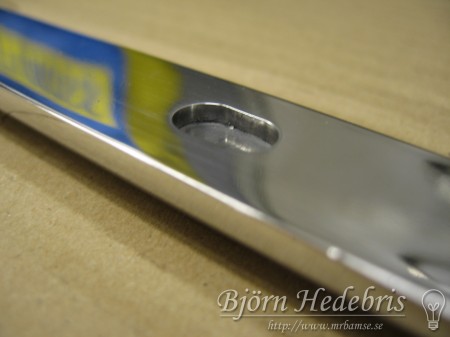

Som man kan se här så finns här två hål. Jag gjorde två megamisstag direkt efter varandra. Det var när jag skulle göra hålet för fjädern som ni kan misstänka. Jag satte det på fel sida om U:et! Aj aj aj… sen när jag väl gjorde hålet på rätt sida så råkade jag göra det 5mm för långt ifrån! Gaaaaahhh! Murphys Lag. Hålet fick alltså i slutändan bli avlångt. Men det fyller sin funktion lika väl, så jag ser det hellre som en liten dekorationsdetalj :-))
