CarBlaster Update – s4: Skärmfäste

CarBlaster Update (Sida 4/5)
Skriven: 2008-11-15
Byggd: Oktober 2008


Skärmfäste

skärmfäste, touchpanel, touchskärm, bildator

Äntligen skall det gamla skräpet BORT!
Det där skärmfästet var något av det fulaste jag någonsin skapat. En anledning till misslyckandet kan vara att jag precis hade ryckt in i lumpen och hade dåligt med tid. Jag försökte mig på det när jag kom hem första helgen efter att jag hade ryckt in ivrig som jag var och resultatet blev ju därefter…

skärmfäste, touchpanel, touchskärm, bildatorNu med det nya fästet tänkte jag använda fräsen och fräsa ur ett helt stycke stål som var 60x43x20mm.

skärmfäste, touchpanel, touchskärm, bildatorFräste ur ett spår som var 10mm brett och 15mm djupt.

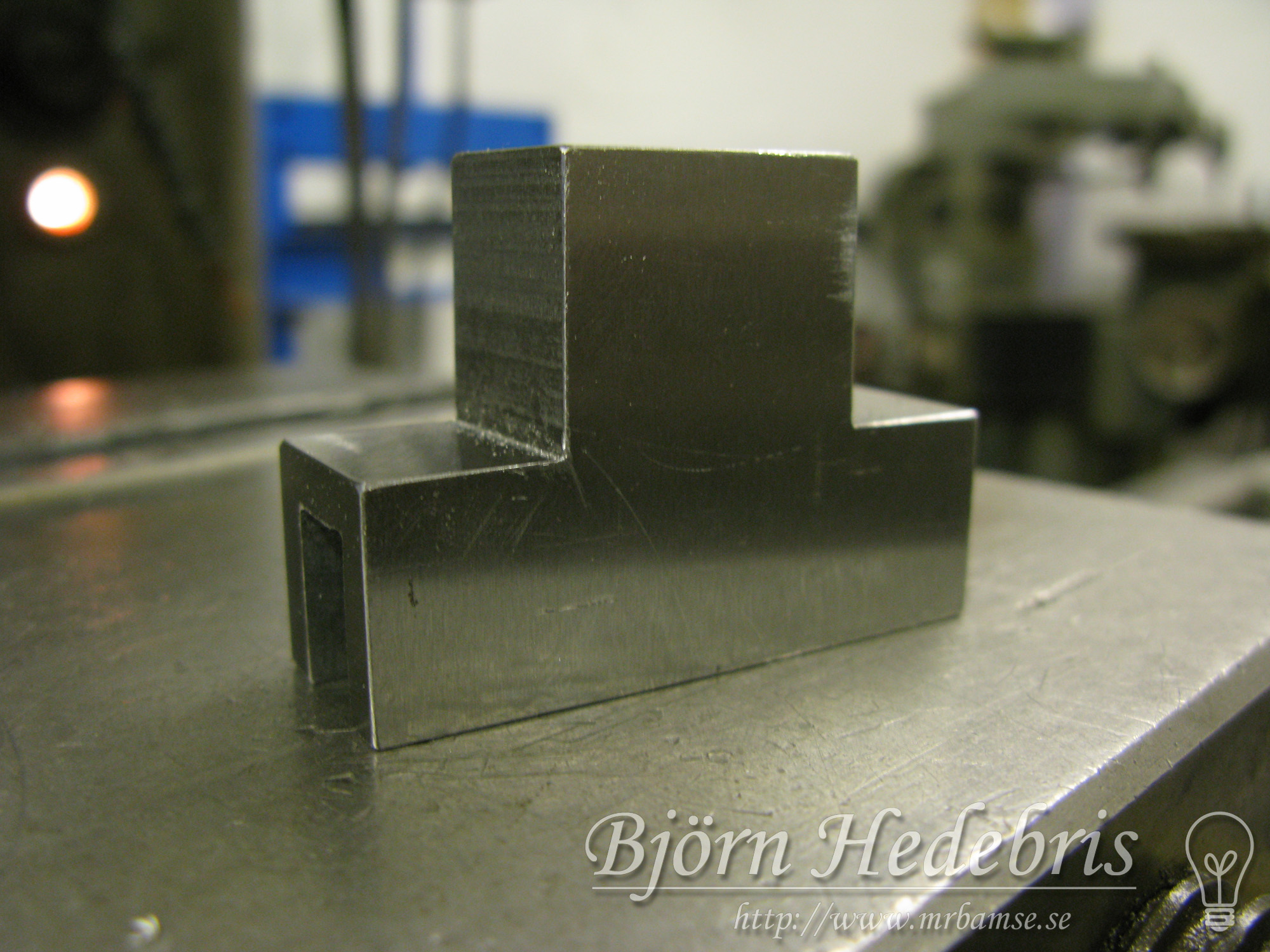

skärmfäste, touchpanel, touchskärm, bildator, fräs, stålFräste bort 15,9mm på varje sida och 23mm djupt.

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

Borrade ett 5mm hål för själva plastfästet till skärmen.

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

Fästet testat.

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

3st 4mm hål borras för infästning i bilkonsolen.

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

Jag fräste ner 2mm plus en sned kant på ena sidan för att det skulle vara möjligt att trä fästet helt över kanten på bilkonsolen (kanten är högre på baksidan).

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

På plats. Fästet är kanske lite väl kraftigt, men jag var lite lat när jag gjorde det kan jag tycka nu i efterhand… jag hade väldigt lätt kunnat fräsa ner det lite så att det hade blivit lite tunnare (det kan jag iofs fortfarande)… men om jag lackar fästet svart så kanske det inte ser lika mycket ut, samt att det kanske blir en cool effekt om jag behåller skruvhattarnas färg ihop med det svarta… kan bli häftigt Wink

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

skärmfäste, touchpanel, touchskärm, bildator, fräs, stål

Äntligen är jag fri från åbäket ROTFL
