Projektortavla – s3: El- och kabeldragning

Projektortavla (Sida 3/7)
Skriven: 2007-05-16
Byggd: Februari-April 2007


El och kabeldragning

Ahh äntligen! Tolv stycken spotlights, en transformator klarar att driva tre stycken spotlights vardera. Alltså behövdes fyra stycken transformatorer. Jag började med att skruva fast transformatorerna vid vars ett lamphål så att man vid ett senare tillfälle kan ta ut transformatorerna ifall de går sönder osv (inte för att jag tror att det kommer hända, men hade jag inte gjort det möjligt att ta ut dem så hade skräpet givetvis gått sönder förr eller senare, precis som Edward A. Murphy, Jr. själv menar: Murphys Lag).

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampa

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampa

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampaKabeldragningen har börjat!

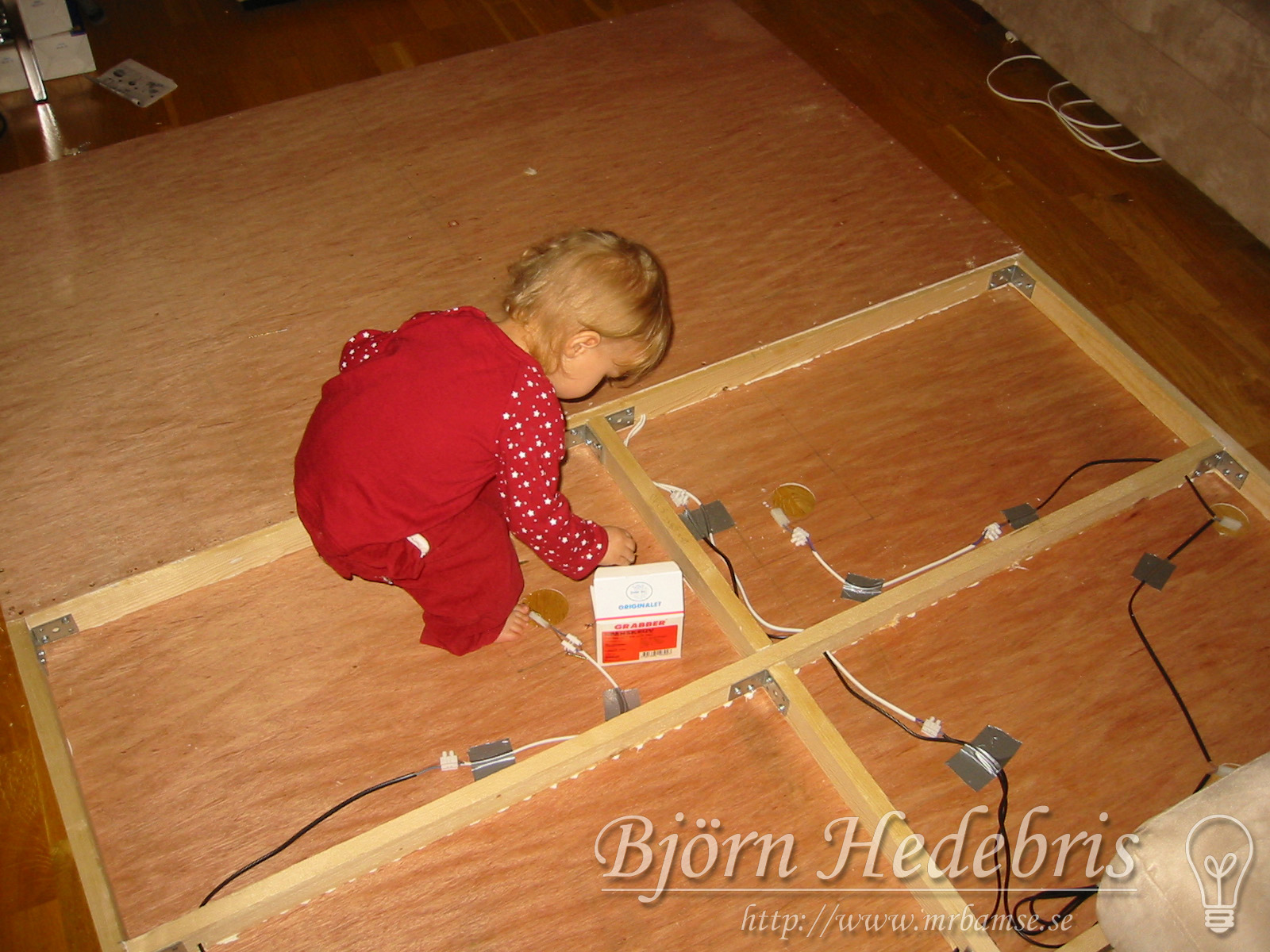

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampaDottern vill också hjälpa till Wink

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampa

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampaDenna sockerbiten använde jag för att koppla ihop alla 230V kablarna, totalt fem kablar. Matarkabeln som kommer utifrån, sen de resterande fyra är de som går till vars en transformator.

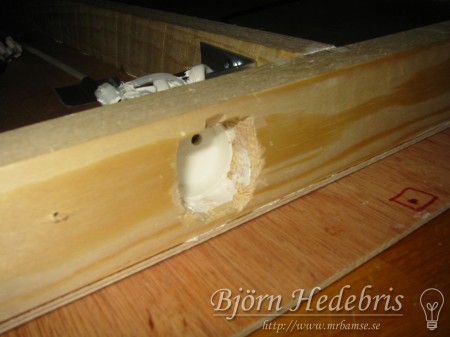

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampaHålet är till för 230V kontakten, jag valde att använda en sådan som normalt används till lampor.

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampaTvå vinklar, två buntband och massor av SuperSet!

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampa

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampa

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampa

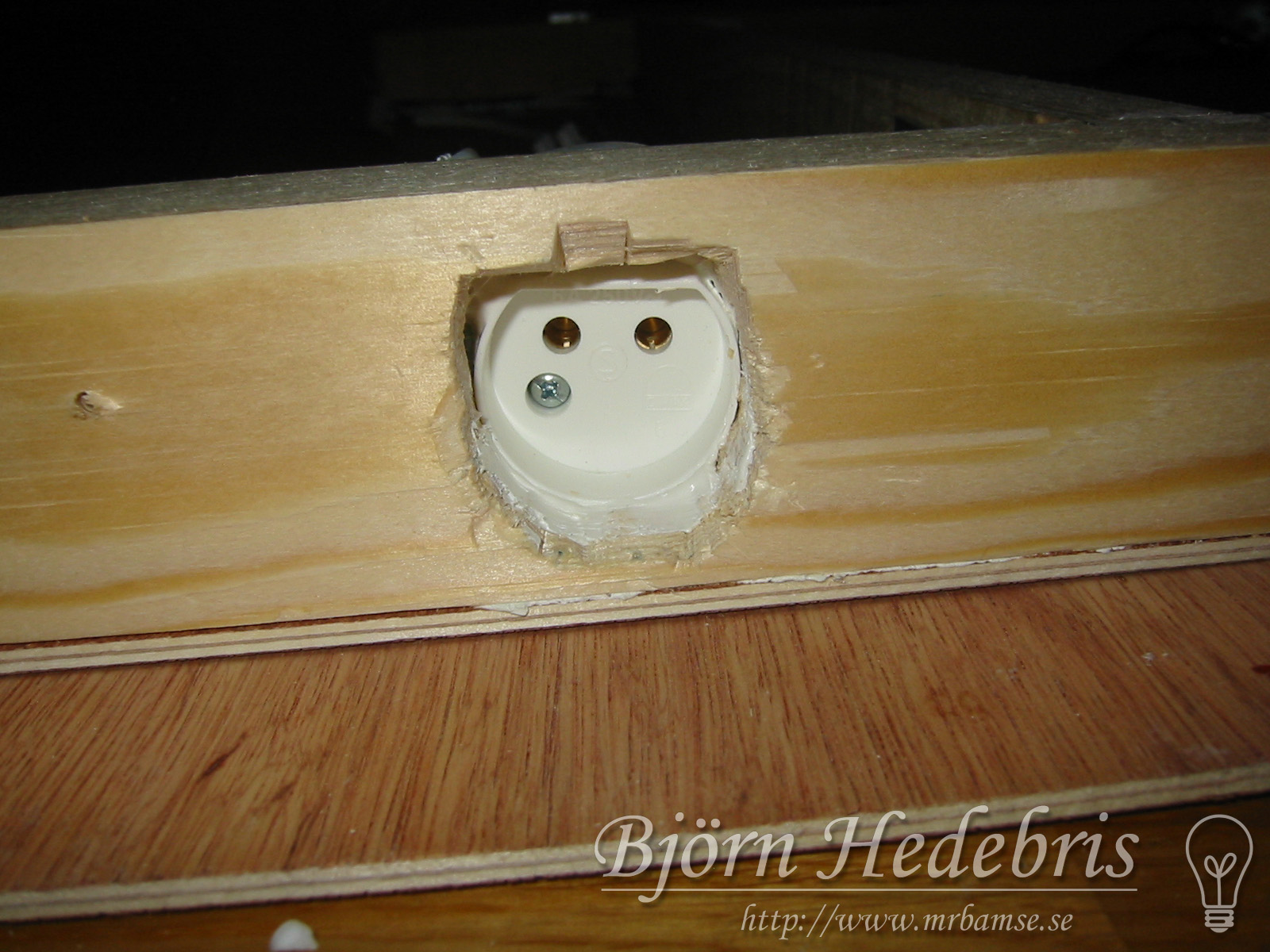

Jag vet, det är absolut förbjudet att sätta en honkontakt i en 230V enhet, men jag gjorde det enkelt för mig. Det är mycket enklare att fästa honkontakten än hankontakten. Honkontakten är i stort sett en stor hylsa, medans hankontakten är mycket mindre och behöver ledigt utrymme runt om sig för att kunna få plats med honan som skall föras på utanpå (hylsan), den är alltså nästan helt omöjlig att fästa, mycket enklare med honan. Detta betyder ju att om man drar ut kontakten, så har man en hankontakt med 230V i, alltså två helt blottade stift med 230V (om strömbrytaren på väggen är i läget ”On”). Men å andra sidan så är det ingen mer än jag som skall pilla där och den skall i princip aldrig dras ut förräns vi kanske flyttar eller nåt, så jag nöjer mig med detta Yes

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampa

Projektortavla, projektorduk, träram, hemmabio, trafo, transformator, spotlight, taklampa

Till slut så tejpade jag fast alla kontakterna till varje lampa vid respektive hål. Sedan skruvade jag på plywooden på andra sidan och på så sätt förseglade tavlan, därför var det viktigt att tejpa fast kontakterna i närheten av lamporna så att man kan komma åt dem när man ska sätta dit lamporna. Väl så här långt, så tappade jag såklart hela tavlan precis när jag dragit i den sista skruven så att filmdukssidan smällde i armstödet på soffan som i sin tur slog ett stort hål i talvan. Ännu en gång refererar jag till Murphys Lag. Men det löste sig senare vid spacklingen =)
