Projektortavla – s5: Upphängning och låsanordning

Projektortavla (Sida 5/7)
Skriven: 2007-05-16
Byggd: Februari-April 2007


Upphängning och låsanordning

Då var det dags att ta till de stora maskinerna! Jag bestämde mig för att tillverka låsanordningen i aluminium, som tur är så har vi en fräs på en av mina arbetsplatser Printikett.se, så jag fick låna den där.  På bilden nedan finns min fina ritning, inte speciellt skalaenlig, men alla måtten var exakta i alla fall =)

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium, ritning

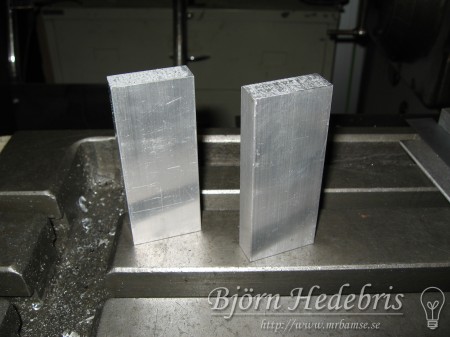

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminiumAluminiumbitarna (15x40mm) som senare skall bli ”krokar”.

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium Sådär, 25mm avkört.

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium

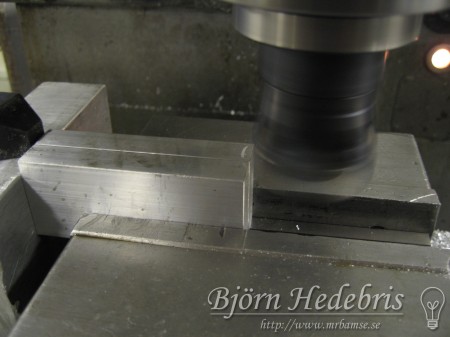

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminiumJag kör av 2mm/svep.

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium, fräs

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium, fräs

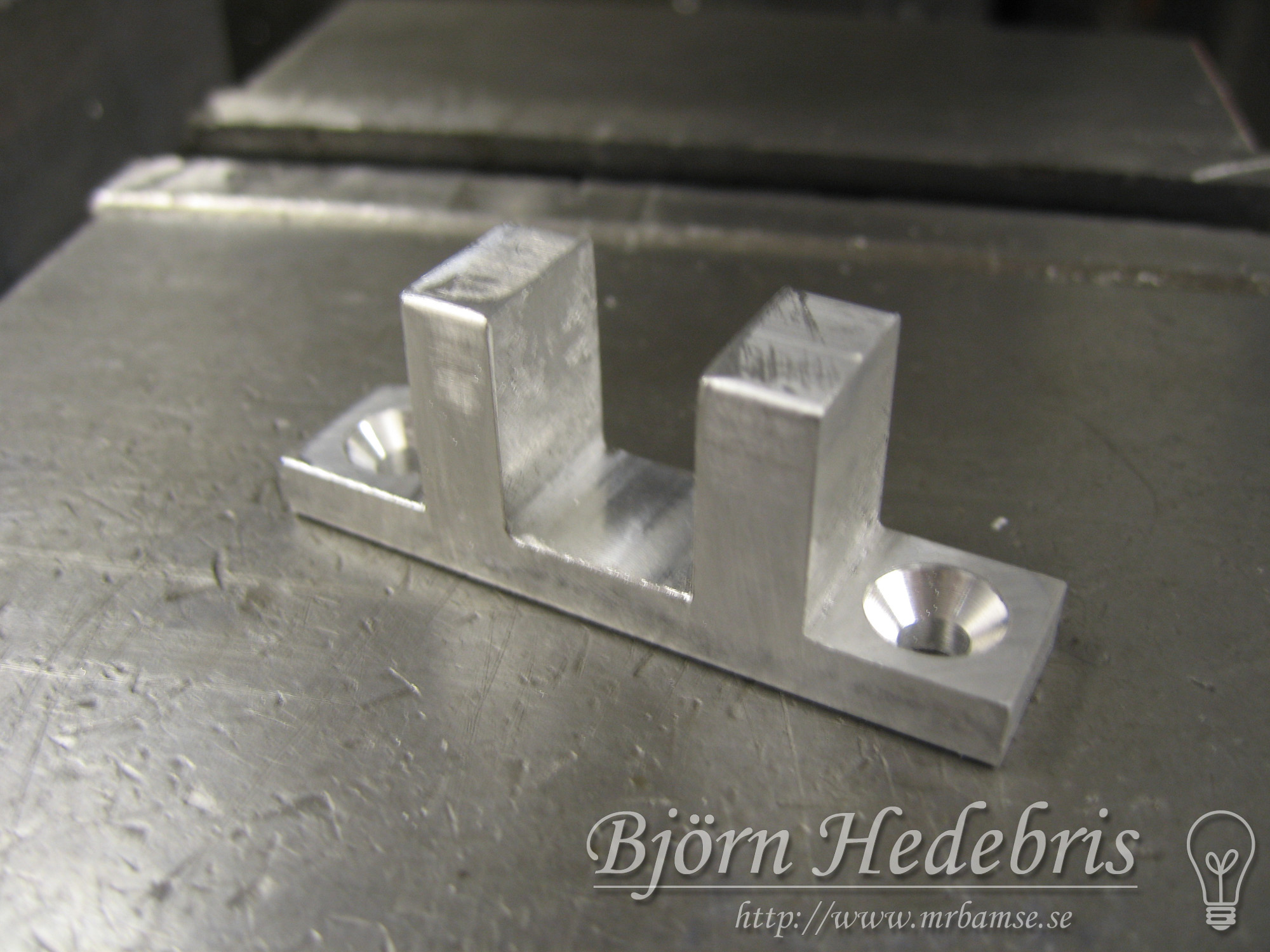

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium, fräsDessa skall fungera som gångjärn ungefär.

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium, fräs

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium, fräs

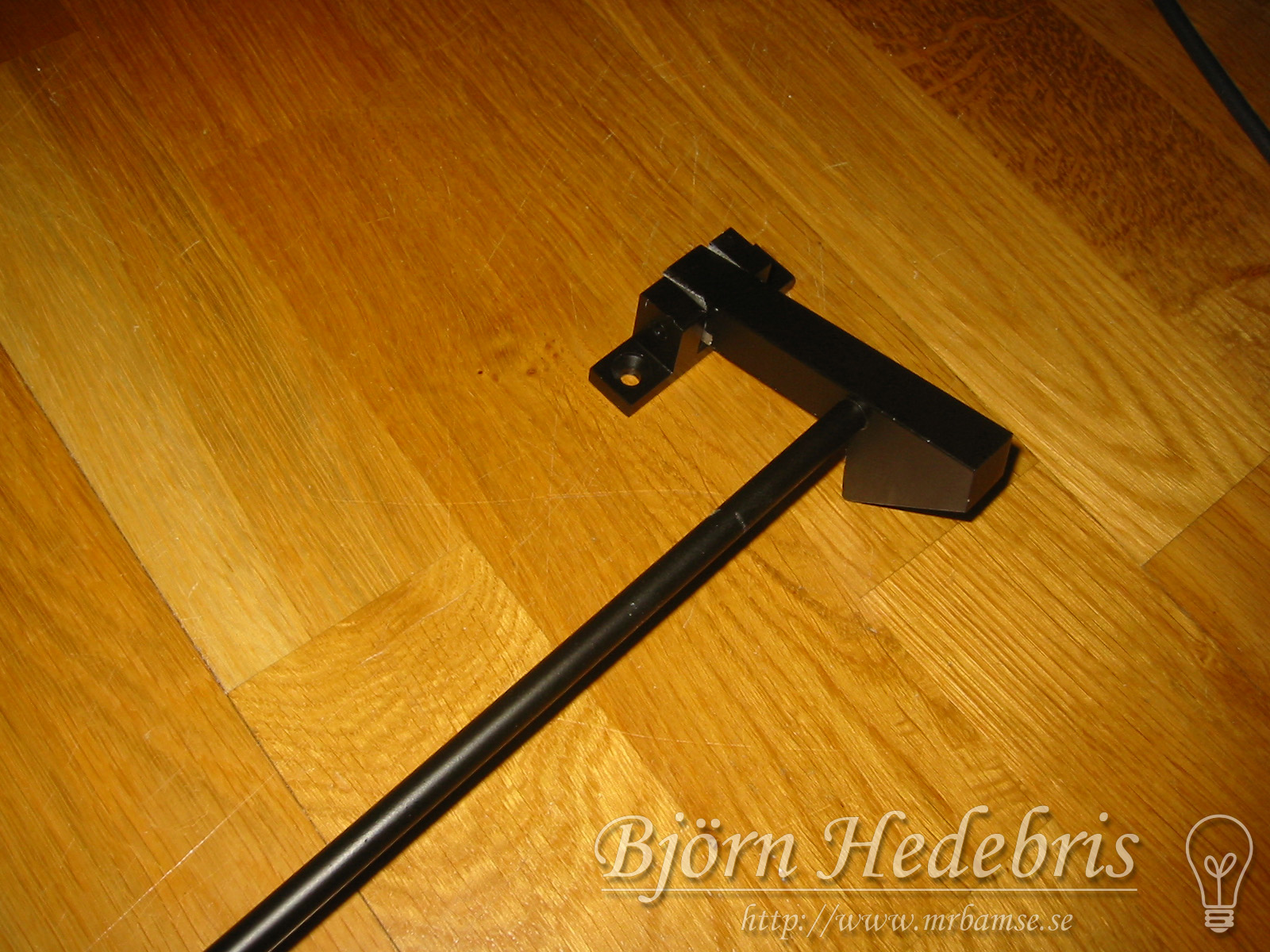

Jag fäste ett kopparrör mellan krokarna för att de skulle bli syncade, också för att jag skall kunna fälla ner tavlan på ett enkelt sätt, hur kommer jag att förklara senare. Sedan spraymålade jag allt svart.

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium, fräs

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium, fräs

Jag kom senare på att där jag hade monterat kopparröret skulle det vara omöjligt för anordningen att fungera. Så jag tog en U-profil av aluminium och gjorde distanser av stål för att det skulle kunna bli en fungerande anordning.
Man ser även på bilden att jag har monterat ett handtag i tavlan.

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium, fräs

Projektortavla, projektorduk, träram, hemmabio, spotlight, taklampa, upphängning, aluminium, fräs

Jag monterade även en sprint i kroken för att säkra uppfästningen, jag har givetvis borrat hål i tavlan där sprintarna finns så att tavlan låses mot krokarna med hjälp av sprintarna.
