CarBlaster – s8: Montering av komponenter på plexi-platta

CarBlaster (Sida 8/12)
Skriven: 2004-05-11
Byggd: Juli-September 2003


Montering av komponenter på plexi-platta

Nu var det äntligen dags att börja skruva fast alla grejorna på plexi plattan, men där skulle lite jobb till det innan det blev färdigt! Här följer lite bilder på hela monteringsprocessen.

VIA mini ITX C3 EPIA M Nehemiah

DatorkomponenterGrejorna ligger löst ovanpå så att jag kan passa in var skruvhål ska borras.

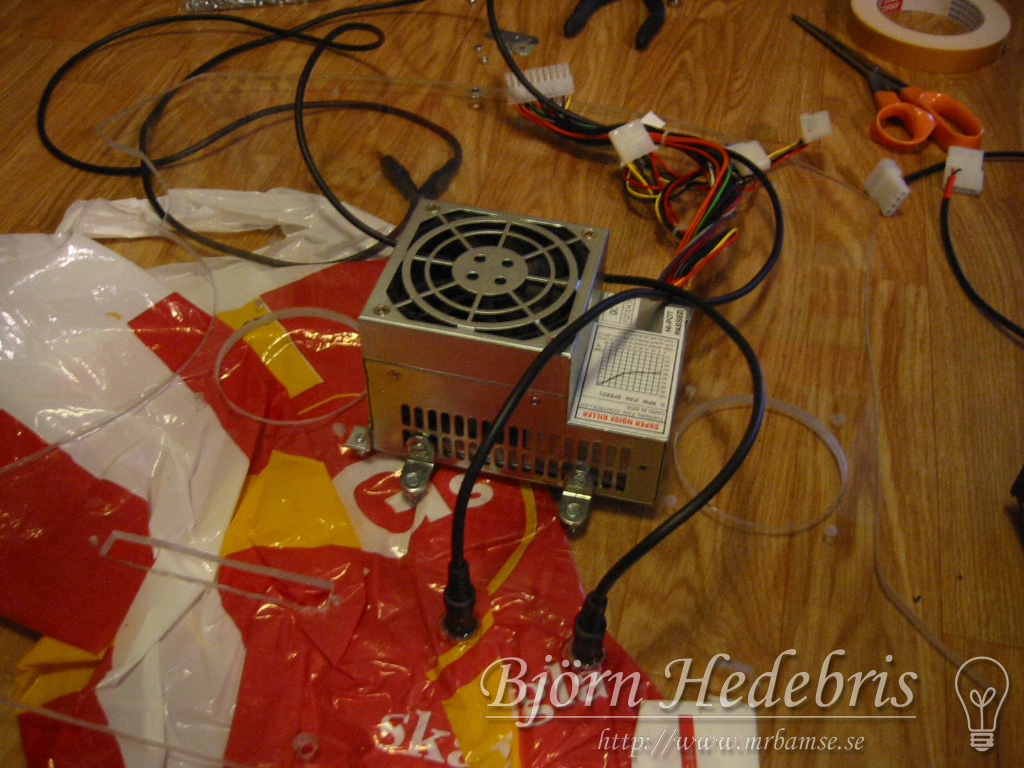

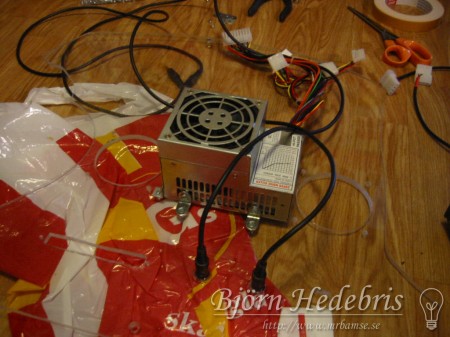

ITX Nätaggregat

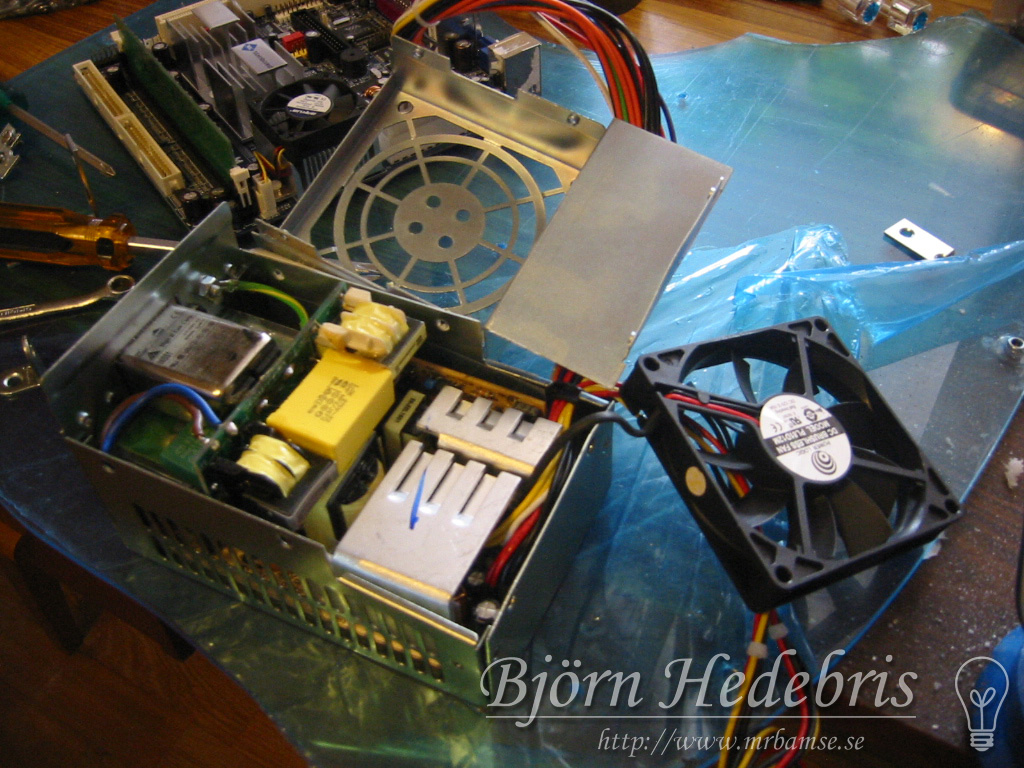

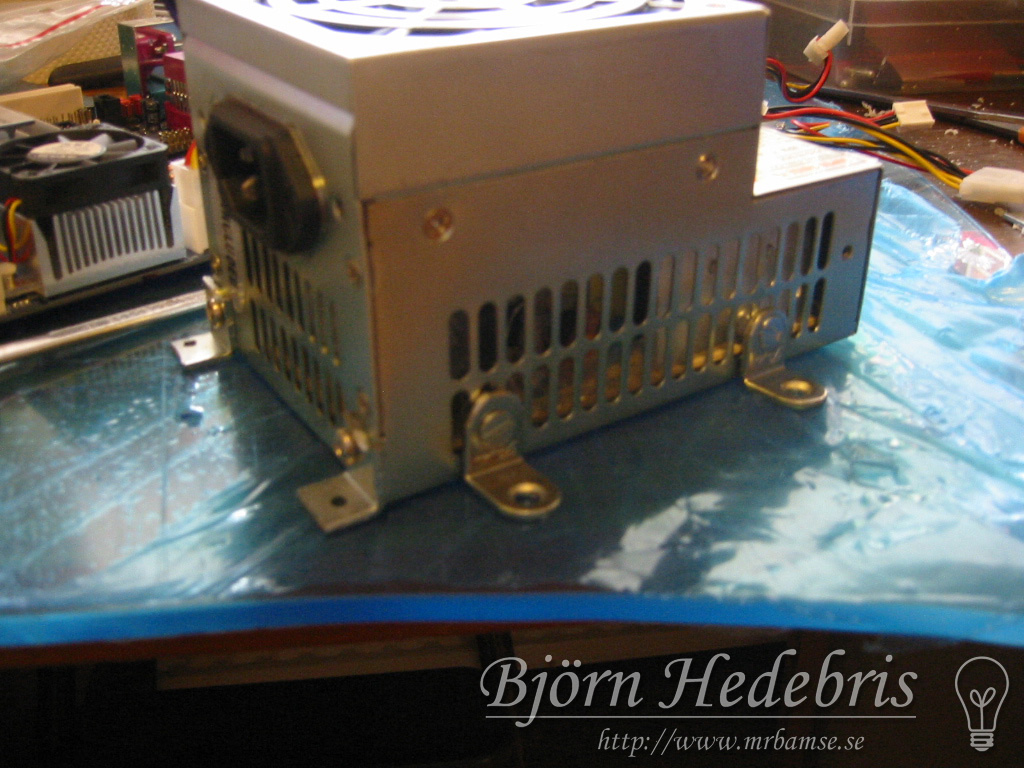

ITX NätaggregatÖppnade nätaggregatet för att göra egna fästen så den kunde skruvas i plattan.

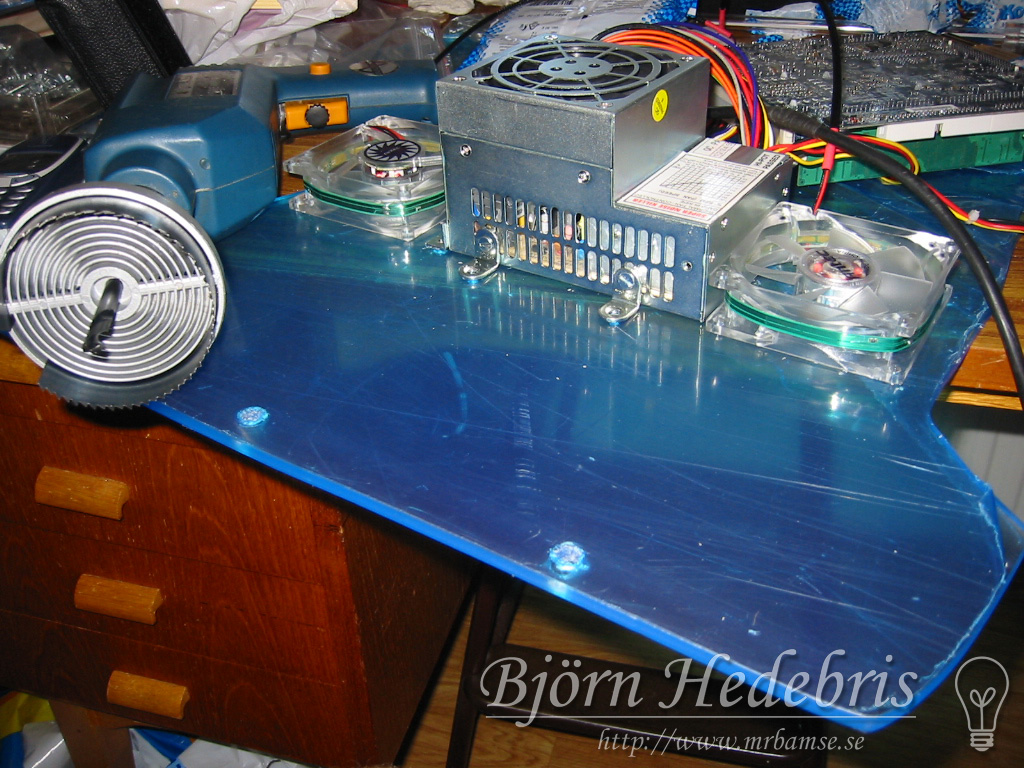

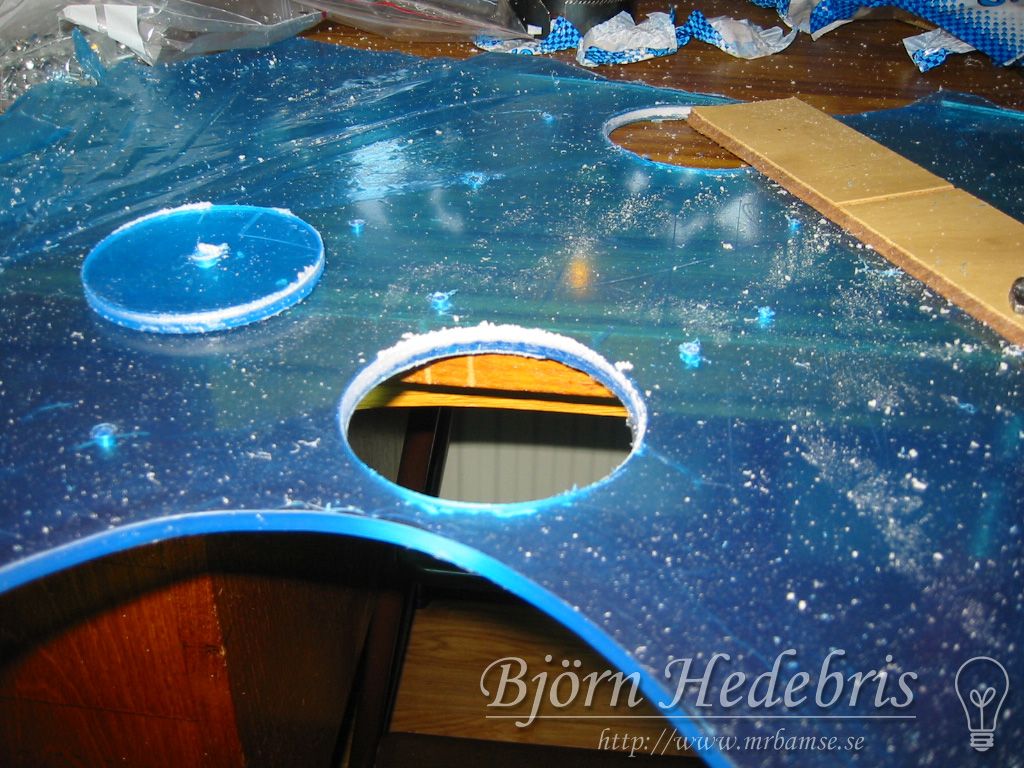

Borrat hål till två fläktar =)

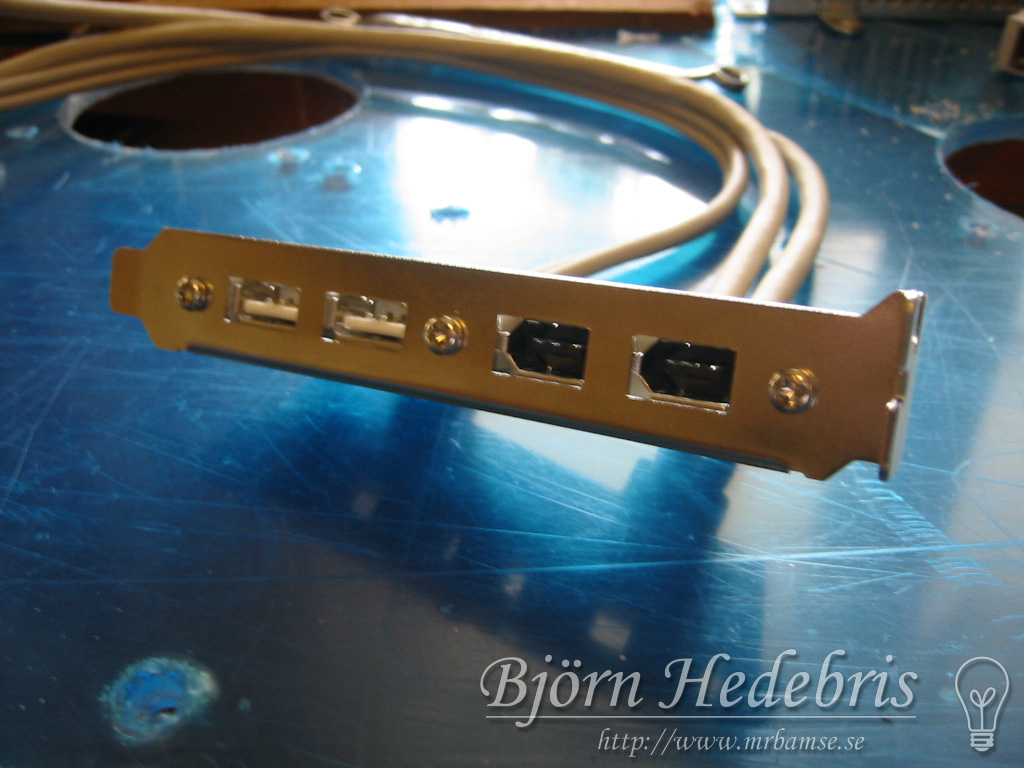

USB & Firewire

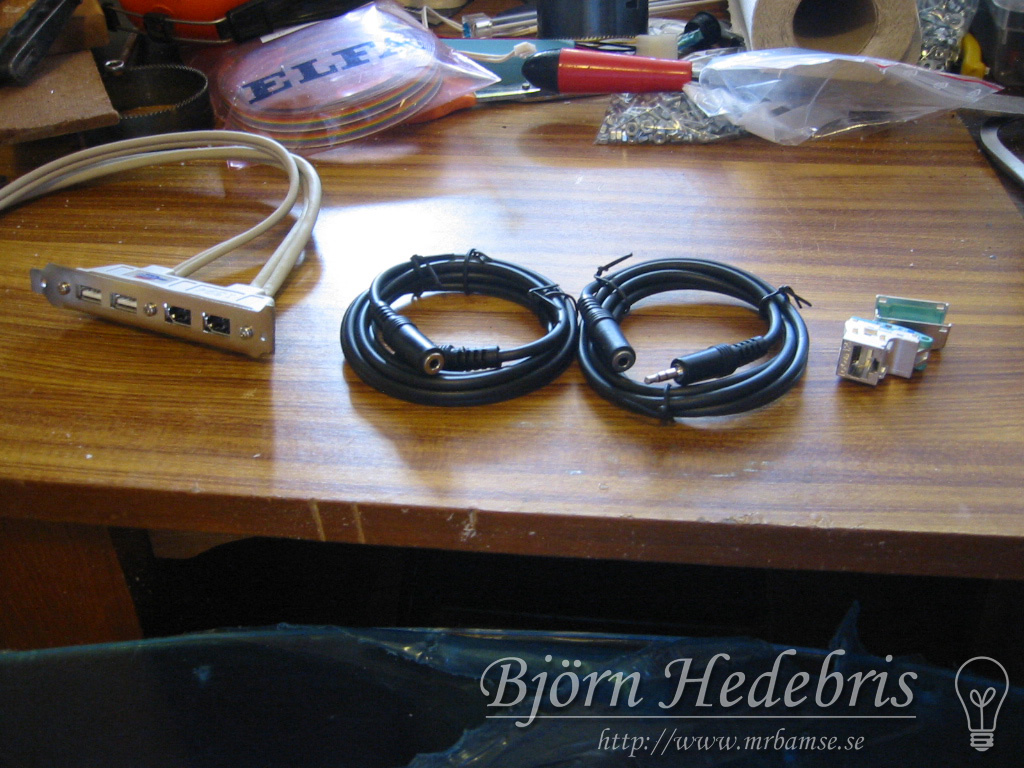

USB, Firewire, 3,5mm & RJ45Extra USB och FireWire kontakter, även kontakter för Line In, Mic och Nätverk!

Urholkad plexiglasskiva

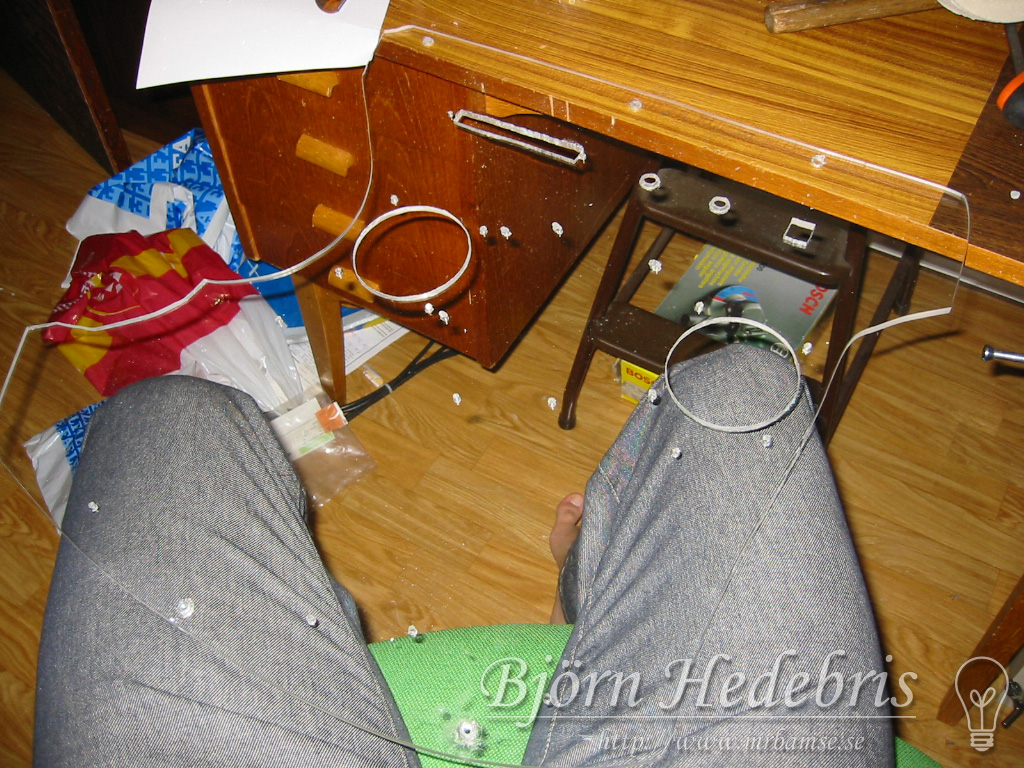

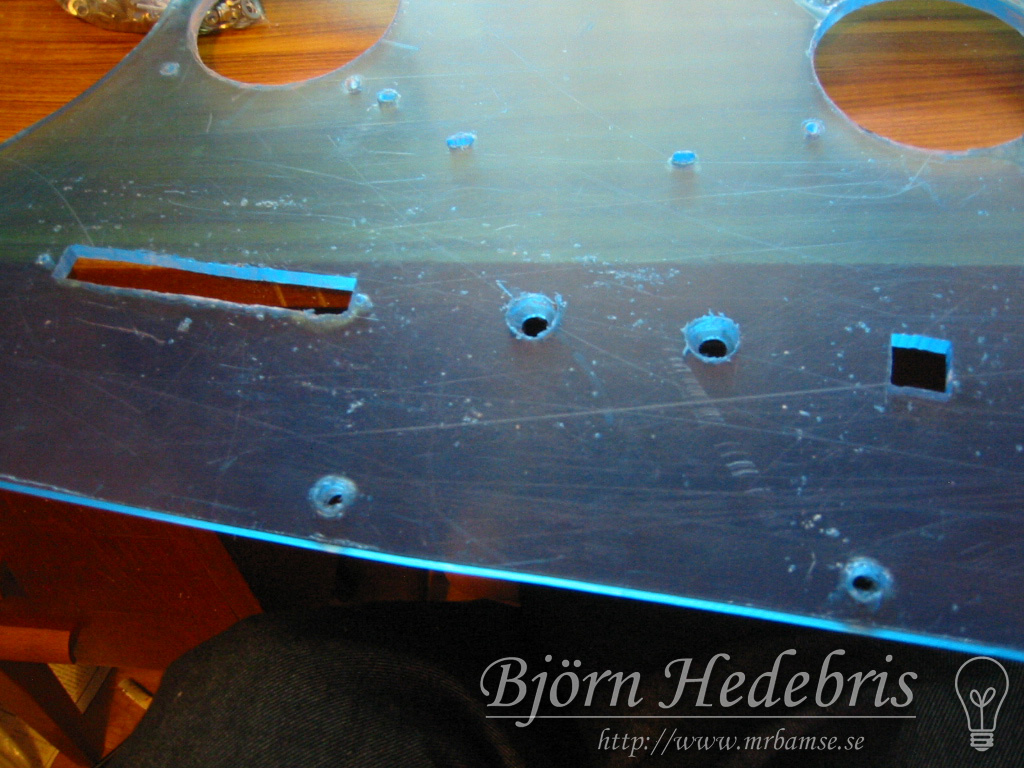

Urholkad plexiglasskivaAlla hål borrade och sågade, äntligen kunde jag dra bort den äckliga plastfilmen!

3,5mm Line-In & Mic

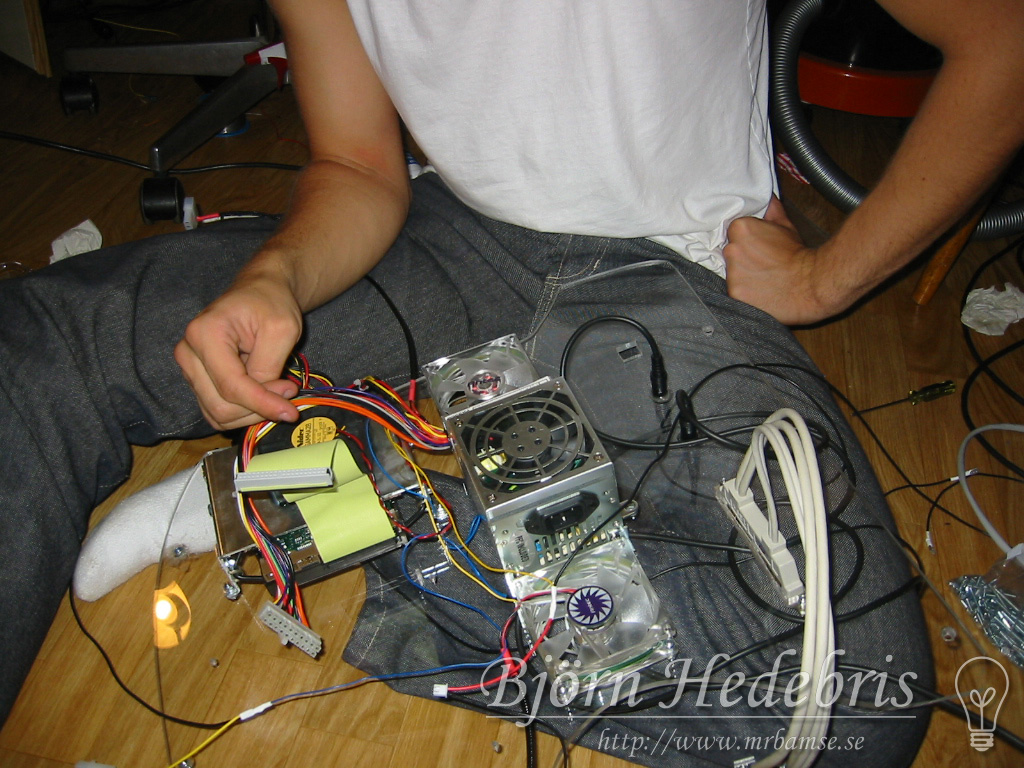

Datorkomponenter Nätaggregat, fläktar, Line In och Mic kontakter monterade.

OBS! Line In och Mic kontakterna limmade jag med epoxy!

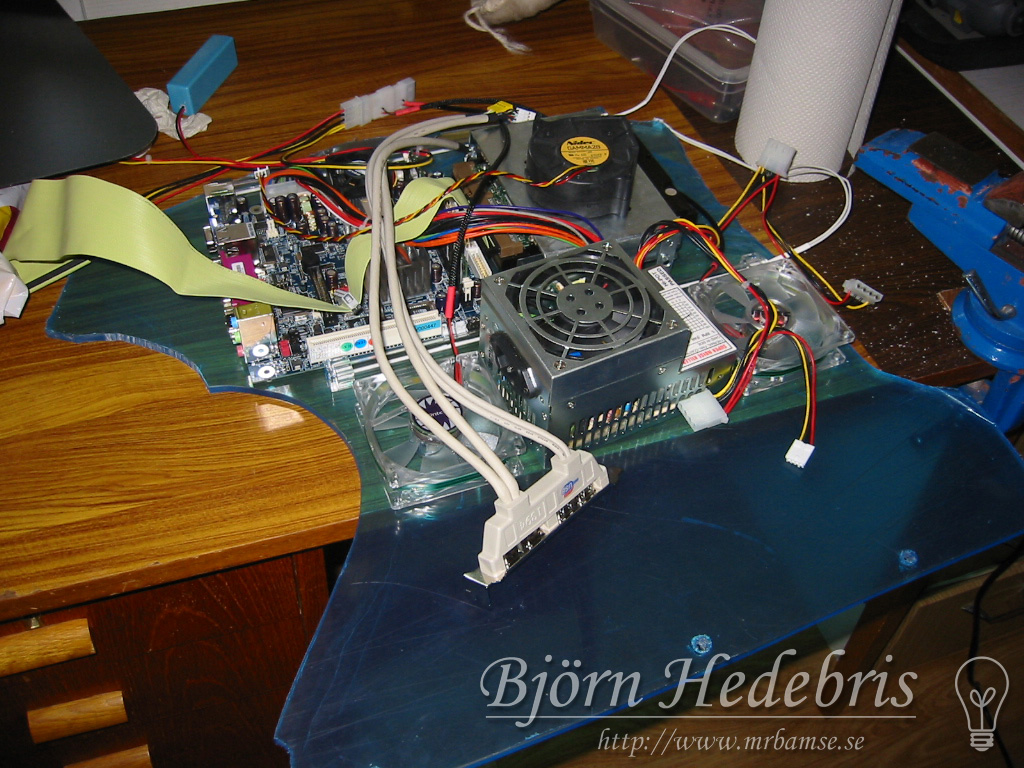

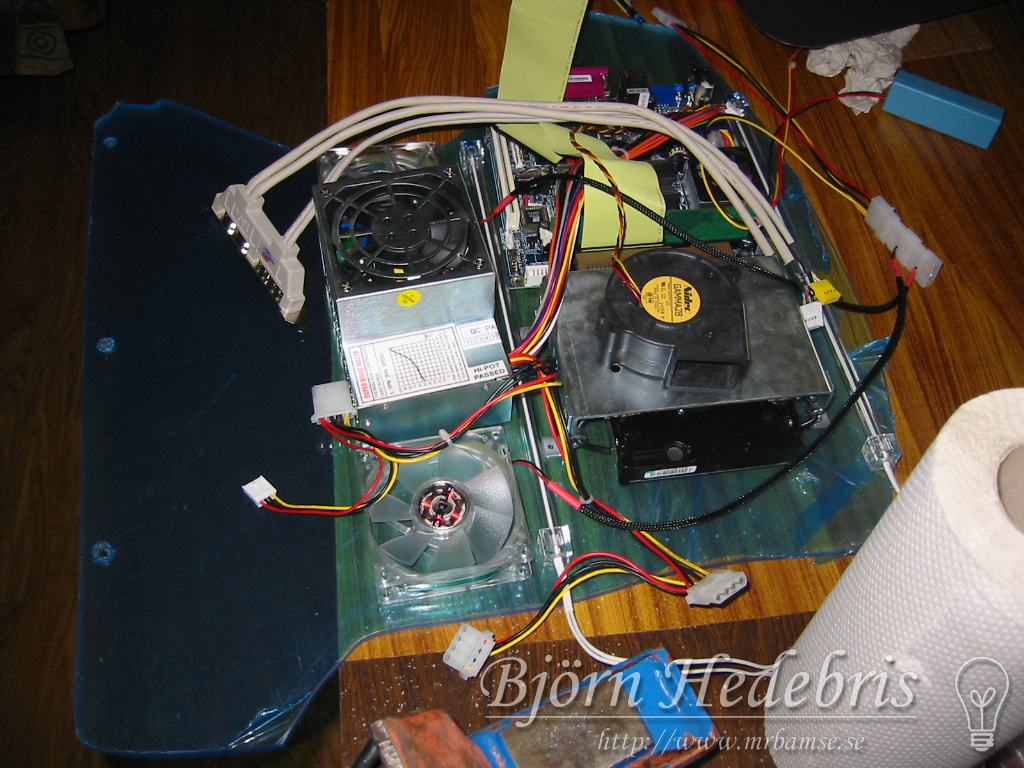

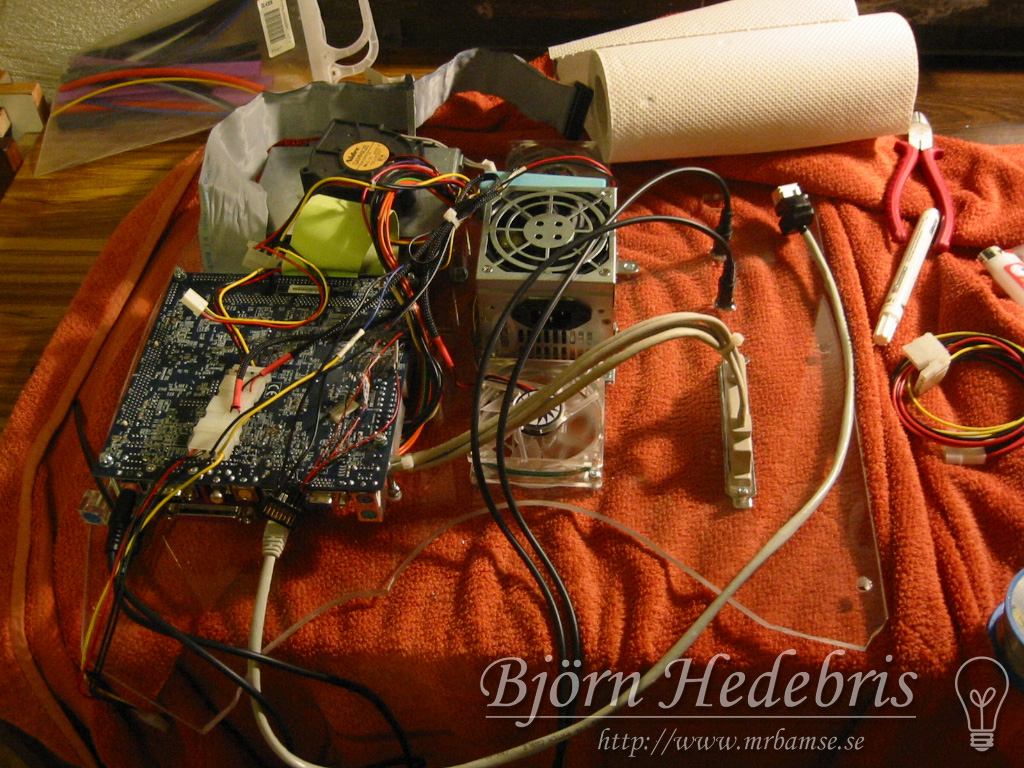

DatorkomponenterModerkort, hårddisk och kontakter monterade.

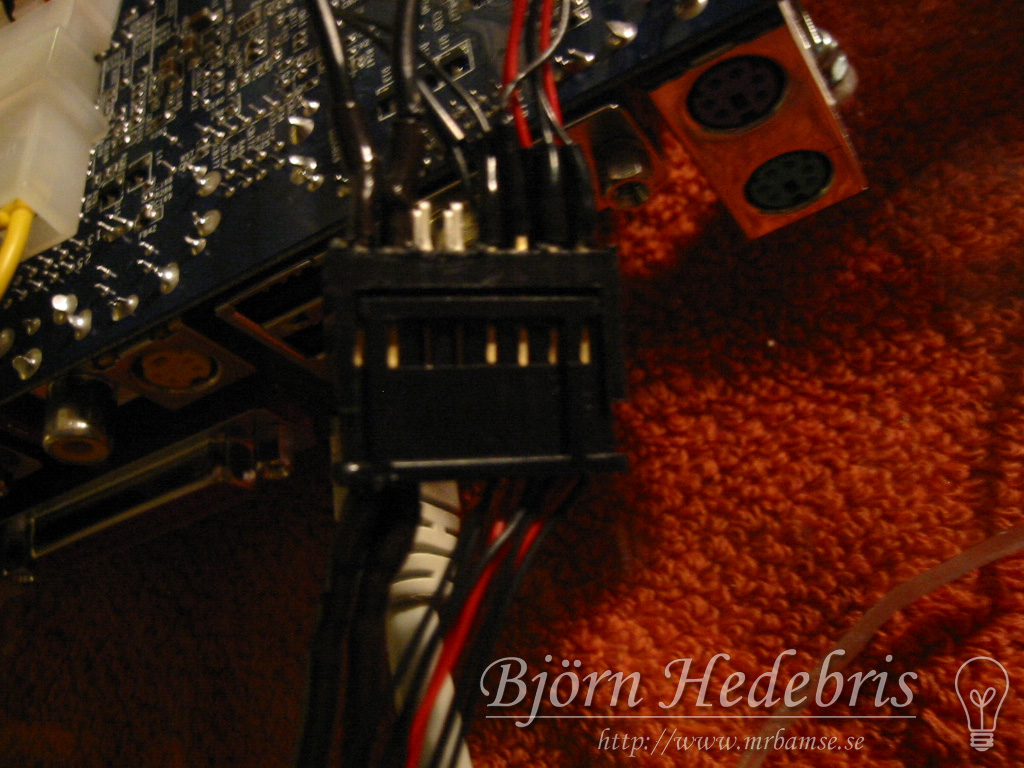

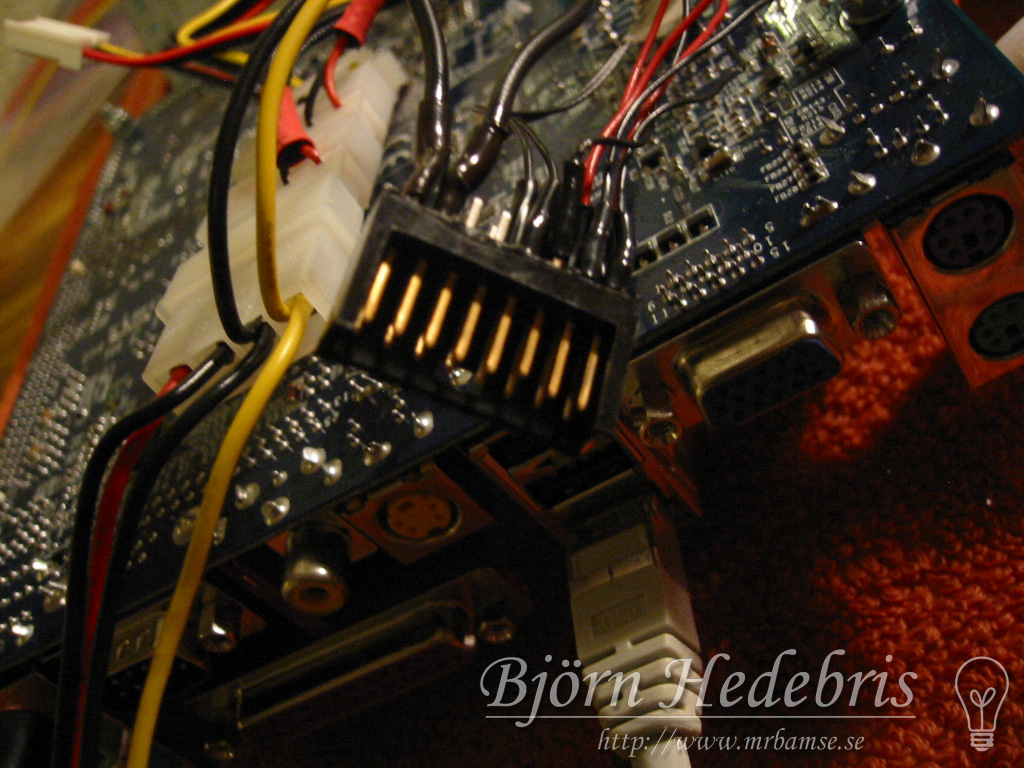

 16-pin kontakt

16-pin kontakt

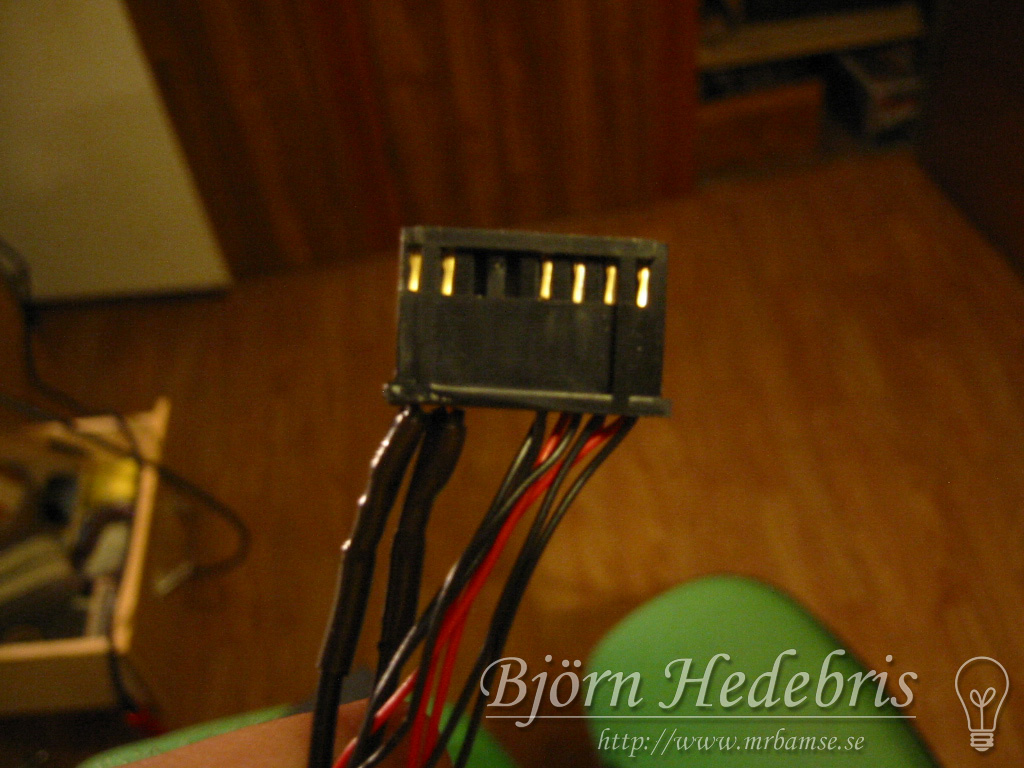

16-pin kontaktKontakt till brytare och dioder i mittkonsolen.

Kontakten som är på bilden ovanför är ett måste! Den är till alla kablar som går från moderkortet till alla brytare och lysdioder i mittkonsolen. Men jag kom inte på det förrän jag höll på och montera allt, för jag såg inte förrän då hur svåråtkomliga alla kontakter var på moderkortet eftersom att det är monterat med framsidan mot plattan.  Så jag hade aldrig kunnat ta ut datorn från bilen på ett lätt sätt eftersom att just de kablarna går in under moderkortet och sitter där när alla de andra kablarna är jättelätta av dra ur moderkortet. Så det va bara att klippa alla kablarna och klämma på hylsor och sticka in dom i hylshuset så var det klart!
